特点：
• 非接触式测量技术，无机械磨损，磁场感应测量
• 磁块、传感器空间隔离
• 工作量程可达360°
• 线性度±0.5 %
• 安装简便
• 磁块对中允许左右偏移±1.5 mm
• 防护等级IP67 / IP69k
• 可选单路输出或冗余输出
• 无限机械使用寿命
• 分辨率12位
• 高性价比
• 体积小巧
该传感器通过感知磁场方向的变化，来确定需要测量的角
度。一般情况，客户提供的转动的机件轴上装有磁块，机件轴
转动造成磁场方向变化，该变化被传感器的集成电路反应出来，
经过计算得出模拟量的角度信号输出。
传感器外形小巧，可以应用于非常狭窄的安装空间。传感
器外壳由高等级耐高温塑料制成，传感器完全密封，适用于灰尘、
污垢或潮湿等恶劣环境。

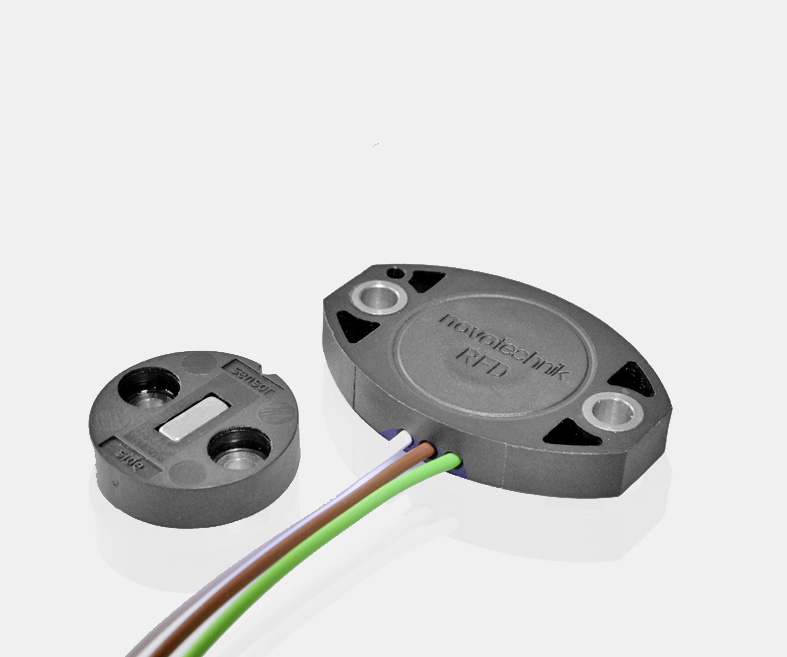

RFD 系列传感器由磁块和传感器两部分组成，最大程度方
便客户安装和维护。磁块和传感器之空间允许存在非磁性介质
进行空间测量。
信号输出通过密封于传感器内部的镀锡导线实现。

说 明
外 壳高等级耐高温塑料
安装铜孔热塑嵌入

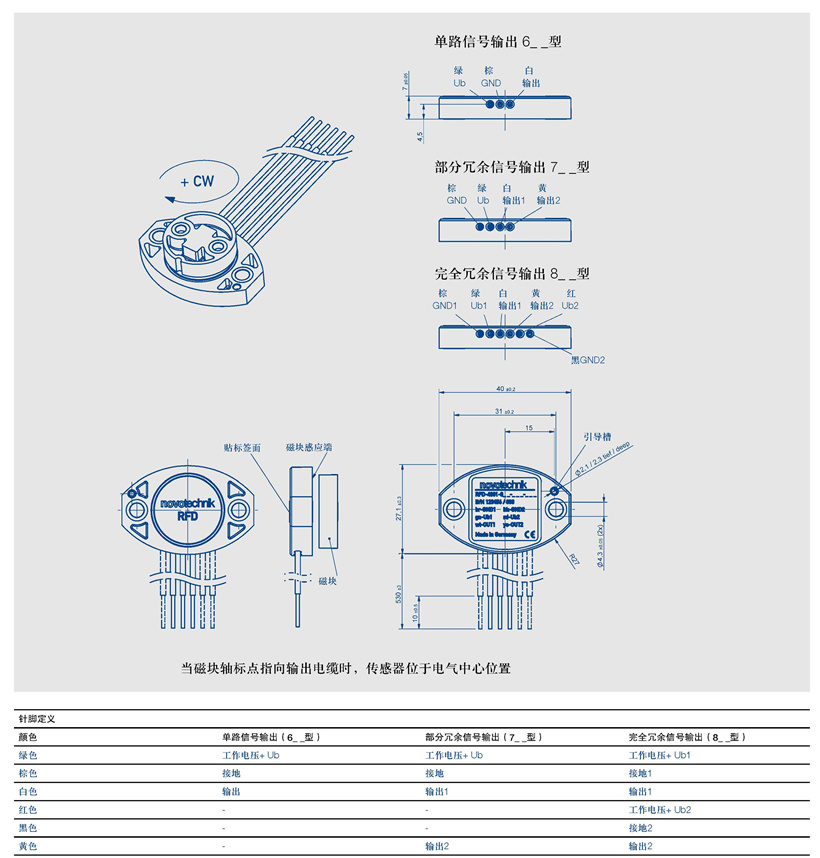

电气连接镀锡导线 3 x 0.5 m ( 0.5 mm² ) 单路输出
镀锡导线 4 x 0.5 m ( 0.5 mm² ) 部分冗余输出
镀锡导线 6 x 0.5 m ( 0.5 mm² ) 完全冗余输出
