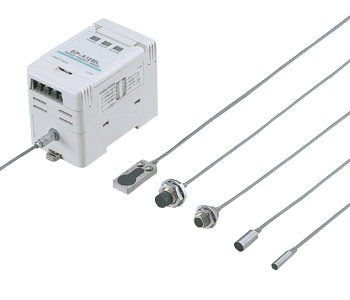

松下 高精度涡电流型 GP-A
- 分辨率0.04%F.S. 线性度±0.5%F.S. 耐环境性IP67g
- 产品型号：GP-A
- 产品品牌：松下
- 供应商：松下
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
分辨率0.04%F.S. 线性度±0.5%F.S. 耐环境性IP67g
|
用途
|
|
|
特点
准确测量微小位移
可用0.04%F.S.的高分辨率测量金属物体的微小位移。[GP-A5S(1mm检测用)的分辨率达0.4μm]
检测头保护构造IP67g
具有IP67g的耐环境性能，可在各种条件下进行多种方式的测量。
直线性：±0.5％F.S.
装备高精度线性修正电路。所以能准确输出位移量。
可实现检测头的微间距安装
与相同型号检测头的并排设置相比，并排设置标准型和异频型检测头时，间隔仅为1/3。GP-A14F型可采用紧贴安装。
优异的温度特性
检测范围2mm以上的检测头达到0.03％F.S./℃。(异频型除外)
[GP-A8S(2mm检测用)的温度特性达到0.6μm/℃]
配备调零功能
|
可以按调零按钮将输出电压复位至 0V。(电流输出复位至4mA)以模本工件为基准进行公差判 |
|
选择传感器
|
按照用途和安装间距，可以从以下五种规格中选择。 |
|
可对输出进行微调
|
可根据测量条件，对偏移和量程进行微调。 |
|
装备便捷的指示灯
对于放大镜、万一传感器电缆断线的时候或者传感器受损的时候，黄色警报指示灯亮起；超出检测范围时装备的橙色指示灯亮起。
种类
|
可选件
|
|
规格
| 种类 |
1mm 检测用 |
2mm检测用 | |||||
|
圆柱型 检测头 |
圆柱型 检测头 |
螺纹型 检测头 |
|||||
|
异频型 类型 |
异频型 类型 |
异频型 类型 |
|||||
|
项目 组件型号 |
GP-A5S | GP-A5SI | GP-A8S | GP-A8SI | GP-A10M | GP-A10MI | |
| 检测区域 | 0〜1mm | 0〜2mm | |||||
| 标准检测物体 | 铁板8×8×t1mm | 铁板12×12×t1mm | |||||
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | ||||||
| 消耗电流 | 150mA以下 | ||||||
|
模拟输出 (模拟量 电压输出 模拟量 电流输出) |
模拟量电压 ・输出电压：0〜5V ・输出阻抗：100Ω 模拟量电流 ・输出电流：4〜20mA ・负载电阻：0〜350Ω |
||||||
| 反映频率 | 1.6kHz(-3dB) | ||||||
| 分辨率 | 0.04%F.S. | ||||||
| 直线性 | ±0.5%F.S.以内 | ||||||
| 报警输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(报警输出和0V之间) ・剩余电压：1.6V以下(流入电流为100mA时)、0.4V以下(流入电流为16mA时) |
||||||
| 输出动作 | 检测头连接不良或检测头电缆断线时ON | ||||||
| 短路保护 | - | ||||||
|
外部 调零 输入 |
输入条件：无电压接点或NPN开路集电极晶体管输入 信号条件：Low…0〜1V(保持时间30ms以上)、High…5〜30V或断开 动作：Low…外部调零设定、High…外部调零无效 |
||||||
|
调零 设定方式 |
按钮设定/外部输入设定 | ||||||
| 电源指示灯 | 绿色LED(通电时亮起) | ||||||
| 超范围指示 | 橙色LED(超出检测范围时亮起) | ||||||
| 报警指示灯 | 黄色LED(报警输出ON时亮起) | ||||||
| 调节功能 | (1)偏移调节(使用按钮调节)、(2)量程调节(使用14圈电位器调节) | ||||||
|
温度 特性 (注2) |
检测头 | 0.5μm/℃ | 0.6μm/℃ | 1μm/℃ | 0.6μm/℃ | 1μm/℃ | |
| 放大器 | 0.4μm/℃ | 0.8μm/℃ | |||||
|
保护 构造 |
检测头 | IP67(IEC)、IP67g(JEM)、防浸型(JIS) | |||||
| 放大器 | - | ||||||
|
使用 环境 温度 |
检测头 | -10〜+55℃、存储时：-20〜+70℃ | |||||
| 放大器 | 0〜+50℃(注意不可结露)、储存时：0〜+50℃ | ||||||
| 使用环境湿度 | 35〜85%RH、储存时：35〜85%RH | ||||||
|
耐 电 压 |
检测头 | AC250V 1分钟 所有电源连接端子与外壳之间 | |||||
|
绝缘 电阻 |
放大器 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||||
|
耐 振 动 |
检测头 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||||
| 放大器 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||||||
|
耐 冲 击 |
检测头 | 加速度500m/s2(约50G) X,Y和Z方向各5次 | |||||
| 放大器 | 加速度100m/s2（ 约10G） X,Y和Z方向各5次 | ||||||
|
材 质 |
检测头 |
外壳：SUS303 检测部：聚芳酯 |
外壳：SUS303 检测部：ABS |
||||
| 放大器 | 外壳：ABS | ||||||
|
电 缆 |
检测头 | 带连接器高频同轴电缆，长3m | |||||
|
配线 长度 (注3) |
放大器 | 0.3mm2以上的电缆全长可延长至100m | |||||
| 重量 | 检测头 | 本体重量：约40g | 本体重量：约50g(注4) | ||||
| 放大器 | 本体重量：约170g | ||||||
| 附件 | 调整螺丝刀：1把 |
螺母：2个、齿锁垫圈：1个 调整螺丝刀：1把 |
|||||
| 种类 | 5mm检测用 | 3mm检测用 | |||
|
螺纹型 检测头 |
正面检测型 检测头 |
||||
|
异频型 类型 |
异频型 类型 |
||||
|
组件 型号 |
GP-A12ML | GP-A12MLI | GP-A14F | GP-A14FI | |
| 检测区域 | 0〜5mm | 0〜3mm | |||
| 标准检测物体 | 铁板30×30×t1mm | 铁板15×15×t1mm | |||
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电流 | 150mA以下 | ||||
|
模拟输出 (模拟量 电压输出 模拟量 电流输出) |
模拟量电压 ・输出电压：0〜5V ・输出阻抗：约100Ω 模拟量电流 ・输出电流：4〜20mA ・负载电阻：0〜350Ω |
||||
| 反应频率 | 1.6kHz(-3dB) | ||||
| 分辨率 | 0.04%F.S. | ||||
| 直线性 | ±0.5%F.S.以内 | ||||
| 报警输出 |
NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(报警输出-0V之间) ・剩余电压：1.6V以下(流入电流为100mA时)、0.4V以下(流入电流为16mA时) |
||||
| 输出动作 | 检测头连接不良或检测头电缆断线时ON | ||||
| 短路保护 | - | ||||
|
外部 调零 输入 |
输入条件：无电压接点或NPN开路集电极晶体管输入 信号条件：Low…0～1V(保持时间30ms以上)，High…5～30V或断开 动作：Low…外部调零设定，High…外部调零无效 |
||||
|
调零 设定方式 |
按钮设定/外部输入设定 | ||||
| 电源指示灯 | 绿色LED(通电时亮起) | ||||
| 超范围指示灯 | 橙色LED(超出检测范围时亮起) | ||||
| 报警指示灯 | 黄色LED(报警输出ON时亮起) | ||||
| 调节功能 |
(1)偏移调节(使用按钮调节)、 (2)量程调节(使用14圈电位器调节) |
||||
|
温度 特性 (注2) |
检测头 | 1.5μm/℃ | 2.5μm/℃ | 0.9μm/℃ | 1.5μm/℃ |
| 放大器 | 2.0μm/℃ | 1.2μm/℃ | |||
|
保护 构造 |
检测头 | IP67(IEC)、IP67g(JEM)、防浸型(JIS) | |||
| 放大器 | - | ||||
|
使用 环境 温度 |
检测头 | -10〜+55℃、存储时：-20〜+70℃ | |||
| 放大器 | 0〜+50℃(注意不可结露)、储存时：0〜+50℃ | ||||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||||
|
耐 电 压 |
检测头 | AC250V 1分钟 所有电源连接端子与外壳之间 | |||
|
绝缘 电阻 |
放大器 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||
|
耐 振 动 |
检测头 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||
| 放大器 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||||
|
耐 冲 击 |
检测头 | 加速度500m/s2(约50G) X,Y和Z方向各5次 | |||
| 放大器 | 加速度100m/s2（约10G） X,Y和Z方向各5次 | ||||
|
材 质 |
检测头 |
外壳：黄铜(镀镍) 检测部：尼龙 |
外壳：SUS303 检测部：ABS |
||
| 放大器 | 外壳：ABS | ||||
|
电 缆 |
检测头 | 带连接器高频同轴电缆，长3m | |||
|
配线 长度 (注3) |
放大器 | 0.3mm2以上的电缆全长可延长至100m | |||
| 重量 | 检测头 | 本体重量：约45g(注4) | 本体重量：约50g | ||
| 放大器 | 本体重量：约170g | ||||
| 附件 |
螺母：2个、齿锁垫圈：1个 调整螺丝刀：1把 |
M3平头螺丝：2个、弹簧垫圈：2个 平垫圈：2个、M3螺母：2个 调整螺丝刀：1把 |
|||
(注1)：无指定时的测量条件为使用环境温度＝＋20℃。
(注2)：为最大检测距离的20～60%范围内的值。
(注3)：请注意，输出电压会因配线电缆电阻而降低。
(注4)：螺纹型检测头的重量包括螺母与齿锁垫圈的重量。
尺寸图
- 单位mm
检测头
|
|
|
|
|
放大器
|
|
MS-SS5
MS-SS8
|
|
