Merlin智能通用数字显示仪
万能输入&通用供电电源
本款变通性极强的数显表可为数百种应用提供一站式解决方案。 它最显著的特点便是它 大范围的AC/DC供电电源, 及万能输入, 使其可直接与各个种类的传感器及过程信号相连接:
温度输入
热电偶（B/E/J/K/N/R/S/T 型），热电阻（Pt100/Pt1000），负温度系数热敏电阻（10K Beta 3984/3435）
过程信号
电流（0/4-20.000毫安 DC），电压（-10伏到300伏DC的多种范围）
数字输入
NPN/PNP 集地极开路 （0 – 2000.0 赫兹）
电位器输入 (<1kΩ 到 20kΩ)
AC电流传感输入 (ACCS-010/ACCS-420)
Merlin具有0.8英寸超亮数字显示LED，全新的微型机身设计使其在面板背后只需要80毫米的深度。 0.03%的基本误差及高级别电磁兼容保护，即便在恶劣的工业环境下也可稳定精准的运行。其他特点还包括：
通用 AC/DC 电源供电 (24-250V AC, 19.5-250V DC) – 无需接头调整!
可选择添加的继电器输出，用于警报或简单开/闭功能
可选择添加的隔离4-20毫安输出，让Merlin成为理想的PLC或SCADA组件
22伏激励电压为两线变送器供电
简便、USB 供电编程

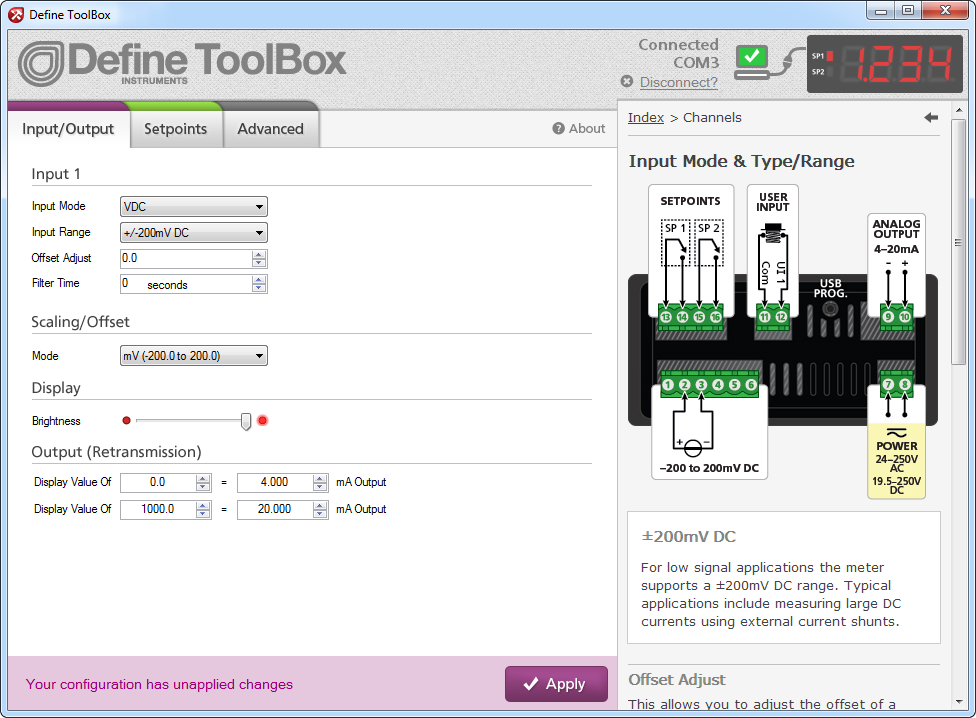

通过专门为其打造的ToolBox软件, Merlin的设置十分简便。只需简单的使用Bridge Key与电脑连接, 设定仅需几次鼠标的点击即可完成, 无需外接电源。
ToolBox 自带大量的预先校准库, 使其能够无需使用校准工具便可快速实现设置和标度调整。如用于高级应用，线性化表格可用来实现对显示仪标度更灵活的控制。
主要仪表参数
Note: Stated performance by the manufacturer will have an additional error of less than 0.2% of full scale range due to EMC influence.
显示
数字4个红色数字LED, 0.8英寸 (20毫米), 七划管数字显示
显示范围-1999 to 9999指示灯2个设定值
指示灯 (仅限R2A型)
NEMA标准 4X/IP65密封前挡板
电源
通用宽范围供电电源24-250V AC / 19.5-250V DC, 47-63Hz, 6VA max
隔离2,300Vrms for 1min to all inputs and outputs
模拟输入
输入万能 (完整输入参数如下)
激励电压
激励电压22V ±10% (25mA max)
环境条件
操作湿度5–85%RH max (非冷凝)
操作温度-10 to 50°C
储藏温度-20 to 60°C
海拔高度Up to 2,000m
结构
面板安装机壳NEMA标准 4X/IP65 户外使用. 安装类别 II, 污染级别 2. 耐燃. 面板衬垫及安装弹夹包括在内
尺寸48H x 95W x 62D (mm)Cutout area45x92mm ±.5 (1.77×3.62″ ±.02)
面板后方空间80mm (3.15″) 面板后方最小所需空间 (包括插口/接线空间) 重量195g (6.87oz)
继电器输出
种类2个Form A 继电器传感器与用户输入共态点间隔离2,300Vrms 一分钟. 工作电压 240Vrms接点容量一个继电器通电: 3A @ 120/240V AC or 28V DC (电阻性负载). 两个继电器均通电：3A 最大总电流预期寿命全负载下最少10万次循环
用户输入
一个用户输入只在R2A型可用. 可被编程为手动继电器复位开关或封闭开关最大持续输入20V DCIsolation to sensor input common非隔离
模拟输出
种类1x 4–20mA or 20–4mA DC传感器与用户输入共态点间隔离1,400Vrms 一分钟. 工作电压 125V最大输出驱动20mA (600Ω 最大负载 at 12V DC)精确度/重复度0.05%分辨率1μA温度漂移30ppm/°C供电用户供电 (active)
认证&标准
EN 61326-1工业环境免疫放射CISPR 11 Class A (EN 61326)测量控制及实验室应用的电子设备安全需要:EN 61010-1 General Requirements
EN 61010-2-030 Particular Requirements for Testing and Measuring CircuitsUL 认证号Pending UL ApprovalNEMA标准 4X/IP65机壳标准 （限面板）
Input Type Specifications
热电偶输入
热电偶种类
K 型-200 to 1372°C (-328 to 2502°F)
B 型0 to 1820°C (32 to 3308°F)
E 型-100 to 1000°C (-148 to 1832°F)
J 型-200 to 1000°C (-328 to 1832°F)
R 型-50 to 1760°C (-58 to 3200°F)
S 型-50 to 1760°C (-58 to 3200°F)
T 型-200 to 400°C (-328 to 752°F)
N 型-180 to 1300°C (-292 to 2372°F)
输入阻抗1MΩ min 热电偶电缆电阻100Ω max 冷端温度补偿–10 to 70°C 精确度E, J, K, N, T: <±1°C; B, R, S: <±2°C 温度漂移E, J, K, N, T: <±0.05°C/C; B, R, S: <±0.2°C/C 传感器故障输出驱动Function high upscale/low downscaleCJC 误差<±1°C 响应速度400msec
热电阻输入
热电阻输入Pt100 or Pt1000 DIN 三线 (2-wire can be used with offset trim)
Pt100-200 to 320°C (-328 to 608°F)Pt1000-200 to 320°C (-328 to 608°F)
Pt100 引线电缆电阻50Ω/wire max (0.02% FSO offset error per Ω of lead resistance mismatch)
Pt1000 引线电缆电阻20Ω/wire max (0.002% FSO offset error per Ω of lead resistance mismatch)
传感器电流0.3mA nominal 传感器故障输出驱动Function high upscale/low downscale 精确度优于 0.2°C 温度漂移<0.007°C/C 响应速度400msec
NTC 输入
传感器种类
10K Beta 3984-55 to 125°C (-67 to 257°F)
10K Beta 3435-50 to 110°C (-58 to 230°F)
响应速度100msec精确度优于 0.4°C温度漂移<50ppm/°C
电流输入
范围0/4–20.000mAUSB 编程零点0–±99% 量程现场编程跨度1μA–24mA DC输入电阻10Ω最大超围度50mA DC 持续线性度和重复度<±0.02%温度漂移<50ppm/°C响应速度100msec
电压输入
范围±200mV, -200mV to 1V, 0-10V, ±10V, -10 to 30V, 0-300VUSB 编程零点0–±99% 量程USB 编程跨度95%输入电阻1MΩ 最小线性度和重复度<±0.02%温度漂移<50ppm/°C响应速度100msec
数字脉冲
频率范围0–2000.0Hz传感器集电极开路 (NPN, PNP)激励电压+22V DC, 25mA max响应速度100msec软件模式通用频率, 流率(pulse), 或转速(pulse)线性度和重复度0.05%温度漂移<50ppm/°C
电位器输入
电位器输入三线激励电压可变电位器电阻<1kΩ low pot; 1–4kΩ med pot; 4–20kΩ high pot现场编程零点0–90% 量程现场编程跨度0.1–100%线性度和重复度<±0.05%响应速度100msec温度漂移<50ppm/°C
AC 电流感应输入
感应器种类电流互感器 (Define Instruments ACCS-420/ACCS-010)安培范围接口可选 100/150/200A; Overload 175/300/400A respectively (持续)输出(代表 0-100% 全标度输入范围)ACCS-4204-20mA DC 回路供电ACCS-0100-10V DC电源 ACCS-420回路供电, 15-36V DCACCS-010自供电精确度全标度范围的1%响应速度250ms (10-90%)隔离电压2,000V频率50-60Hz
