Setra 5320系列 标准工业压力传感器
- 5320 系列高压OEM 传感器配置喷镀薄膜核心敏感元件，可为大批量OEM 装置提供高性能和长期稳定性的压力测量。本系列传感器的输出及电气和压力连接选择范围广，无需任何更改，即可适用于绝大多数应用场合。此外，5320 系列的紧凑式结构使其特别适用安装空间要求高的装置。
- 产品型号：5320系列
- 产品品牌：Setra
- 供应商：美国Setra
- 购买咨询：
- 基本信息

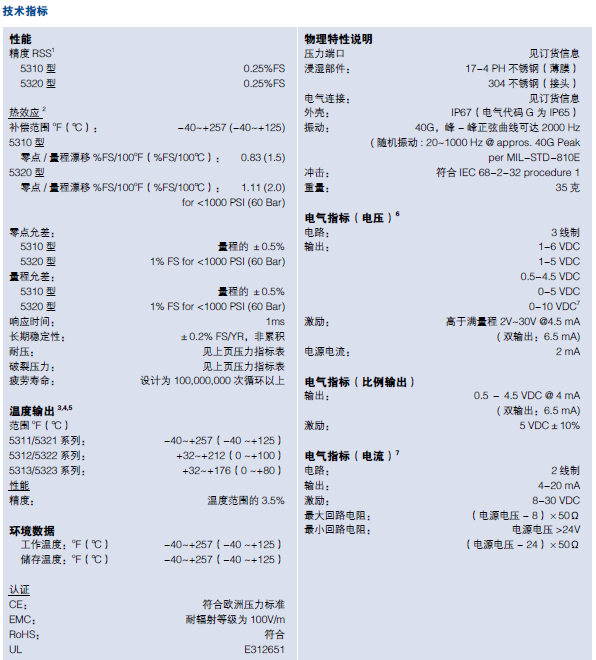

- 详细规格
5320 系列高压OEM 传感器配置喷镀薄膜核心敏感元件，可为大批量OEM 装置提供高性能和长期稳定性的压力测量。本系列传感器的输出及电气和压力连接选择范围广，无需任何更改，即可适用于绝大多数应用场合。此外，5320 系列的紧凑式结构使其特别适用安装空间要求高的装置。
5320 型配置较厚的薄膜和限流器（可选），可用于对极端正负压力的峰值的场合，耐压为满量程50psi~10000psi 的3 倍。
工作原理
该系列薄膜式应变压力传感器使用成熟的惠斯通电桥原理，将分子层喷镀在17-4 PH 不锈钢薄膜上，对电路进行蚀刻以提供极好的电阻精确度和一致性。用喷镀薄膜技术可将简单的、高精度的紧凑型应变计的设计电路喷镀在直接与介质接触的感应膜背面，这种方法可在提供更高灵敏度的同时，有效消除漂移。
应用
● 医药
● 液压
● HVAC/R 压缩机
● 变速泵/ 常规泵
● 制冷
● 工业/OEM
特性
■ 低成本，可用于大批量OEM 装置
■ 喷镀薄膜技术确保了长期稳定性
■ 不充油，不会导致热不稳定性或泄漏
■ 压力选择范围宽，从50psi~32,000psi
■ 长期稳定性优于±0.1%FS/ 年
■ 0.25% 满量程精度
■ 电压单元上双温双压输出
■ 底座小 — 直径小于1 英寸（25 mm 长）
■ 输出可选择电流输出、电压输出和成比例输出
■ 反接保护
■ 在-40oF~+221oF（-40℃ ~+125℃）的温度范围内能确保精度
■ 全焊接不锈钢结构
■ 无内部弹性体或O 形圈，无硫化或环氧树脂材质
■ 符合CE, RoHS & UL
5320 型配置较厚的薄膜和限流器（可选），可用于对极端正负压力的峰值的场合，耐压为满量程50psi~10000psi 的3 倍。
工作原理
该系列薄膜式应变压力传感器使用成熟的惠斯通电桥原理，将分子层喷镀在17-4 PH 不锈钢薄膜上，对电路进行蚀刻以提供极好的电阻精确度和一致性。用喷镀薄膜技术可将简单的、高精度的紧凑型应变计的设计电路喷镀在直接与介质接触的感应膜背面，这种方法可在提供更高灵敏度的同时，有效消除漂移。
应用
● 医药
● 液压
● HVAC/R 压缩机
● 变速泵/ 常规泵
● 制冷
● 工业/OEM
特性
■ 低成本，可用于大批量OEM 装置
■ 喷镀薄膜技术确保了长期稳定性
■ 不充油，不会导致热不稳定性或泄漏
■ 压力选择范围宽，从50psi~32,000psi
■ 长期稳定性优于±0.1%FS/ 年
■ 0.25% 满量程精度
■ 电压单元上双温双压输出
■ 底座小 — 直径小于1 英寸（25 mm 长）
■ 输出可选择电流输出、电压输出和成比例输出
■ 反接保护
■ 在-40oF~+221oF（-40℃ ~+125℃）的温度范围内能确保精度
■ 全焊接不锈钢结构
■ 无内部弹性体或O 形圈，无硫化或环氧树脂材质
■ 符合CE, RoHS & UL
