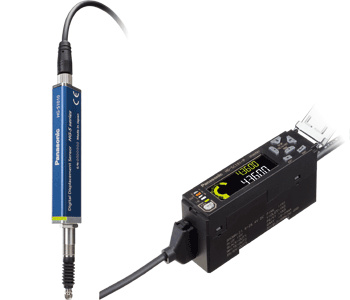

松下 接触式数字位移传感器 HG-S
- 新提案、坚固窄长的机身。 兼顾“薄型”和“强韧”的光学绝对方式「接触式数字位移传感器」诞生。
- 产品型号：HG-S
- 产品品牌：松下
- 供应商：松下
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
新提案、坚固窄长的机身。
兼顾“薄型”和“强韧”的光学绝对方式「接触式数字位移传感器」诞生。
|
|
CE 已取得。
CE : 适合EMC指令
|
在窄长机身中采用平轴承2点支撑方式，从而分散载重，实现卓越的耐久性。
可在延长传感器接头寿命的同时，大幅降低维护费用。
|
匠人之艺！
在HG-S系列「高精度&坚固」的背后，蕴藏有极其精细的匠人之艺。
使平轴承对准滑动轴的中轴，同时将其配置于上下，从而使滑动更加顺畅。
熟练的匠人针对被测品逐一进行调整，从而酝酿出这一技艺，虽然采用的是具有一定
宽度的平轴承，但是可将其间隙值管理在数μm。
对机构设计有所了解的人大概都知道，这个管理值是多么地让人惊叹。
这是一款由精细技艺酝酿而成的高精度、坚固传感器。
「提高品质」是一个永无止境的课题，希望HG-S系列能助贵司一臂之力。
强大的横向载重承受性
横向载重滑动次数达到1亿次以上(参考值)
|
|
采用光学绝对方式， 不会发生跳值<采用高解像度CMOS>
利用高解像度CMOS传感器来读取玻璃刻度尺（该刻度的狭缝模式因读取位置而异），从而测量移动量。即使是高速测量，也不会发生“跳值”，可正确地进行测量，也无需担心“遗漏零点”。
实现高精度
|
耐顶撞！
在下方安装轴固定器
意外发生顶撞时，也不会在滑动轴下端施加负载，因此该构造不 易对玻璃刻度尺产生影响。
|
对应热插拔
可在通电的状态下直接更 换传感器检测头！
即使是“热插拔”(在控制器通电的状态下直接更换传感器接头)，也无需担心故障和损坏。
可减少工件更换所需要的准备工时，大幅缩短时间。
|
控制器如此多才！ 如此便捷！
采用业内首创※的双显示，从而实现丰富多彩的功能和卓越的操作性。
可在各种现场实现简单、可靠的高度测量。
※ 光学绝对方式型，截止到2015年9月，根据本公司调查
|
能与所有传感器接头组合使用，实现3ms高速响应
配备维护模式，可在现场大显身手
・传感器检测头的顶撞异常值
・传感器检测头的顶撞次数
・从开始使用时算起的总滑动次数
保存上述内容，有助于在现场进行分析。
设定警报，从而确认顶撞程度
如顶撞(行程)程度超过设定值，则可输出报警。在传感器检测头发生异常之前，可采取预防措施。
采用2段数字显示，方便快捷
采用2段数字显示，同时显示传感器检测头的测量值和判定值。
采用2段数字显示，同时显示传感器检测头的测量值和判定值。
|
配备直观易辨的圆形仪表盘
如在容许的最大值以及最小值的范围内，则显示为绿色。如超出上述范围，则显示为橙色，因此对于公差范围内的余量，一目了然。
|
对于想要复制的功能，可随时自由选择
按照功能进行复制，从而可大幅削减初始设定和维护所需要的工时。
|
轻松完成公差设定，使用便捷
简单的1点示教
只需对准主工件按下ENTER键，即可简单完成公差设定。
|
无需输入触发，使用简单
配备有自触发保持功能
|
对开始测量至达到稳定的时间进行设定。 |
可横向连接子机，方便快捷
最多可连接15台子机
相对于1台主机，最多可连接15台子机(按照任意顺序)，还可简单实现多点运算等。
控制器的种类
■主机(1机型)
・高功能型
(模拟电流＋I/O输出)
■子机(3机型)
・高功能型(模拟电流＋I/O输出)
・标准型(I/O输出)
・省配线型
|
|
规格
传感器检测头
| 种类 | 通用 | 高精度 | |||
|---|---|---|---|---|---|
| 标准型 | 低测量力型 | 标准型 | 低测量力型 | ||
| 型号 | HG-S1010 | HG-S1010R | HG-S1110 | HG-S1110R | |
|
相组合的 控制器 |
HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 | ||||
| 位置检出方法 | 光学绝对式线性编码器方式 | ||||
| 测量范围 | 10mm(注1) | ||||
| 行程 | 10.5mm以上(注1) | ||||
|
测量力 (注2) (注3) |
朝下 安装时 |
1.65N以下 1.1N(注4) |
0.35N以下 0.3N(注4) |
1.65N以下 1.1N(注4) |
0.35N以下 0.3N(注4) |
|
朝上 安装时 |
1.35N以下 0.85N(注4) |
0.12N以下 0.05N(注4) |
1.35N以下 0.85N(注4) |
0.12N以下 0.05N(注4) |
|
|
横向 安装时 |
1.5N以下 0.95N(注4) |
0.25N以下 0.2N(注4) |
1.5N以下 0.95N(注4) |
0.25N以下 0.2N(注4) |
|
| 分辨率 | 0.5μm | 0.1μm | |||
|
指示精度 (P-P) (注2) |
全范围：2.0μm以下 窄范围：1.0μm以下(任意60μm) |
全范围：1.0μｍ以下 窄范围：0.5μm以下(任意60μm) |
|||
| 前端抖动量 | 35μm(代表值) | ||||
| 热插拔功能 | 配备 | ||||
| 工作指示灯 | 2色LED(橙色／绿色) | ||||
|
耐 环 境 性 |
保护构造 | IP67(IEC)(注5) | - | IP67(IEC)(注5) | - |
| 使用环境温度 | -10～+55℃(应无结露和结冰)、保存时：-20～+60℃ | ||||
| 使用环境湿度 | 35～85%RH、保存时：35～85%RH | ||||
| 绝缘电阻 | DC250V 100MΩ以上 | ||||
| 耐振动 | 耐久10～500Hz 复振幅3mm(最大加速度 196m/s2) XYZ各方向2小时 | ||||
| 耐冲击 | 耐久1,960m/s2 XYZ各方向3回 | ||||
| 机械寿命 | 1亿次以上（注6） | ||||
| 紧固强度 | 固定螺丝：1.5N・m、螺母：12.5N・m | ||||
| 测量头紧固力矩 | 0.1～0.4N･m(不应在本体上施加力量) | ||||
| 接地方式 | 电容接地 | ||||
| 材质 | 机身：锌、保持部分：不锈钢、滑动轴：工具钢、测量头（注7）：陶瓷、橡胶波纹管：NB（黑色） | ||||
| 质量 | 本体重量：约80g | ||||
| 附属品 |
标准型(HG-S1010／HG-S1110)：用来固定传感器接头的扳手1把、安装用螺母1个、 低测量力型(HG-S1010R／HG-S1110R)：用来固定传感器接头的扳手1把、安装用螺母1个、橡胶波纹管1个 |
||||
| (注1): | 低测量力型（HG-S1010R／HG-S1110R）朝上安装时，范围在5mm～10mm。 |
|---|---|
| (注2): | 使用环境温度＝＋20℃时的值。 |
| (注3): | 低测量力型（HG-S1010R／HG-S1110R）是指无橡胶波纹管时标准状态下的数值。 |
| (注4): | 测量中心附近的代表值。 |
| (注5): | 橡胶波纹管因外在因素而发生老化、受损的情况除外。 |
| (注6): |
在清洁环境（不会溅到水、油等液体，无粉尘等）条件下的代表示例。 低测量力型（HG-S1010R／HG-S1110R）朝上安装时，为400万次（代表值）。 |
| (注7): | 关于测量头，还备有可选件（另售）。 |
控制器
| 种类 | 主机 | 子机 | |||
|---|---|---|---|---|---|
| 高功能型 | 高功能型 | 标准型 | 省配线型 | ||
|
型 号 |
NPN输出 | HG-SC101 | HG-SC111 | HG-SC112 | HG-SC113 |
| PNP输出 | HG-SC101-P | HG-SC111-P | HG-SC112-P | ||
|
相组合的 传感器检测头 |
HG-S1010(R)、HG-S1110(R) | ||||
| 可连接的台数 | 相对于1台主机，最多可连接15台子机 | ||||
| 电源电压 | 24V DC±10% 包含脉动0.5V（P-P） | ||||
| 消耗电流（注2） | 70mA以下（连接传感器检测头时） | ||||
|
模拟电流输出 (注3) |
• 电流输出范围：4～20mA/F.S.(初始值) • 异常时输出：0mA • 直线性：±0.25% F.S. • 负载阻抗：250Ω MAX. |
- | |||
|
控制输出 (输出1、 输出2、 输出3) |
NPN晶体管･开路集电极 • 最大流入电流：50mA(注4) • 施加电压：30V DC以下(输出-0V间) • 残留电压：1.5V以下(流入电流50mA) • 漏电流：0.1mA以下 PNP晶体管･开路集电极 • 最大流出电流：50mA(注4) • 施加电压：30V DC以下(输出-＋V间) • 残留电压：1.5V以下(流出电流50mA) • 漏电流：0.1mA以下 |
- | |||
| 短路保护 | 配备（自动复位式） | - | |||
| 判定输出 | NO／NC 切换式 | - | |||
| 报警输出 | 报警时开路 | - | |||
|
外部输入 (输入1、 输入2、 输入3) |
〈NPN输出型〉 无接点输入或者NPN晶体管･开路集电极 • 输入条件… 无效：+8V～+V DC或者开放 有效：0～+1.2V DC • 输入阻抗：约10kΩ 〈PNP输出型〉 无接点输入或者PNP晶体管･开路集电极 • 输入条件… 无效：0～+0.6V DC或者开放 有效：+4V～+V DC • 输入阻抗：约10kΩ |
- | |||
| 触发输入 | 输入时间2ms以上（ON） | - | |||
| 预置输入 | 输入时间20ms以上（ON） | - | |||
| 复位输入 | 输入时间20ms以上（ON） | - | |||
|
Bank输入A／B (注5) |
输入时间20ms以上（ON） | - | |||
| 响应时间 | 3ms、5ms、10ms、100ms、500ms、1,000ms 切换式 | ||||
| 数字显示部分 | 204段LCD | ||||
| 显示分辨率 | 0.1μm | ||||
| 显示范围 | -199.9999～199.9999mm | ||||
| 污损程度 | 2 | ||||
| 使用标高 | 2,000m以下（注6） | ||||
|
耐 环 境 性 |
保护构造 | IP40(IEC) | |||
| 使用环境温度 | -10～+50℃(应无结露和结冰)(注4)、保存时：-20～+60℃ | ||||
| 使用环境湿度 | 35～85%RH、保存时：35～85%RH | ||||
| 耐电压 | AC1,000V 1分钟 充电部整体・外壳之间 | ||||
| 绝缘电阻 | DC250V兆欧20MΩ以上 充电部整体・外壳之间 | ||||
| 耐振动 | 耐久10～150Hz 复振幅0.75mm XYZ各方向2小时 | ||||
| 耐冲击 | 耐久98m/s2(约10G) XYZ各方向5次 | ||||
| 材质 | 外壳：聚碳酸酯、盖板：聚碳酸酯、开关：聚缩醛 | ||||
| 线缆 |
带0.2mm2 2芯(褐色、蓝色导线)／ 0.15mm2 7芯复合线缆 2m |
带0.15mm2 7芯复合线缆 2m |
带0.15mm2 6芯橡皮绝缘软线缆2m | - | |
| 质量 | 本体重量：约140g | 本体重量：约140g | 本体重量：约130g | 本体重量：约60g | |
| (注1): | 关于未指定的测量条件，使用电源电压＝＋24V DC、使用环境温度=+20℃。 |
|---|---|
| (注2): | 消耗电流不包含模拟电流输出。 |
| (注3): | 直线性：F.S.＝16mA，相对于数字测量值的直线性。 |
| (注4): | 在主机上连接有子机的情况下，控制输出的最大流入/流出电流以及使用环境温度会因子机的连接台数而异，详见下表。 |
| (注5): | 由于Bank输入A/B可切换，可选择Bank1～3。 |
| (注6): | 请勿在标高0m的大气压以上的加压环境下使用或保存。 |
| 连接子机的台数 | 控制输出的最大流入/流出电流 | 使用环境温度 |
|---|---|---|
| 1～7台 | 20mA | -10～+45℃ |
| 8～15台 | 10mA |
尺寸图
- 单位mm
HG-S1010(R) HG-S1110(R)
传感器检测头
|
|
安装传感器检测头连接线缆的示意图
在低测量力型上安装传感器检测头连接线缆时的示意图。
|
HG-SC101(-P)
控制器(主机)
|
HG-SC111(-P) HG-SC112(-P)
控制器(子机)
|
HG-SC113
控制器(子机)
|
MS-DIN-E
控制器用终端板(另售)
|
