美国TECHMER泰科玛 S型拉压力传感器
- S型结构， 拉压均可使用。采用先进的密封工艺，可适应高湿度环境， 具有优越的抗扭抗偏载能力
- 产品型号：S
- 产品品牌：TECHMER
- 供应商：钛克迈
- 购买咨询：
- 基本信息
- 详细规格
- 产品尺寸
压两用传感器采用合金材料，S型结构，
拉压均可使用。采用先进的密封工艺，可适应高湿度环境，
具有优越的抗扭抗偏载能力.
量程：5,10,20,30,50,100,200,300,500kg 1，2，3，5，10T
技术参数 Specification：
|
额定载荷Rated Load |
5kg-10t |
|
综合精度Comprehensive Precision |
±0.05%F.S（线性+滞后性+重复性）变送器：0.5%,0.3% |
|
额定输出 Rated Output |
1.5mV/V±10% 变送器：0-5V DC， 4-20mA 等 |
|
蠕变Creep after 30minutes |
±0.05%F.S |
|
零点平衡Zero Balance |
±1%F.S |
|
零点温度影响 Temperature Effect on Zero |
±0.05%F.S/10℃ |
|
输出温度影响 Temperature Effect on 0utput |
±0.05%F.S/10℃ |
|
工作温度范围 Operating Temperature Range |
（-20～60）℃ |
|
输入阻抗Input Impedance |
380±10Ω |
|
输出阻抗Output Impedance |
350±3Ω |
|
绝缘电阻 Insulation Impedance |
〉5000MΩ |
|
安全载荷Safe Overload |
150% |
|
推荐激励电压Rated Excitation |
传感器：10V DC 变送器：24V DC; 12V DC |
|
材质 Construchion |
合金钢 Alloy Steel |
|
接线方式Modeof Connection |
输入+ ：红 Input+ :Red 输入- ：黑 Input- :Black |
|
|
输出+ ：绿 Output+ :Green 输出- ：白 Output- :White |

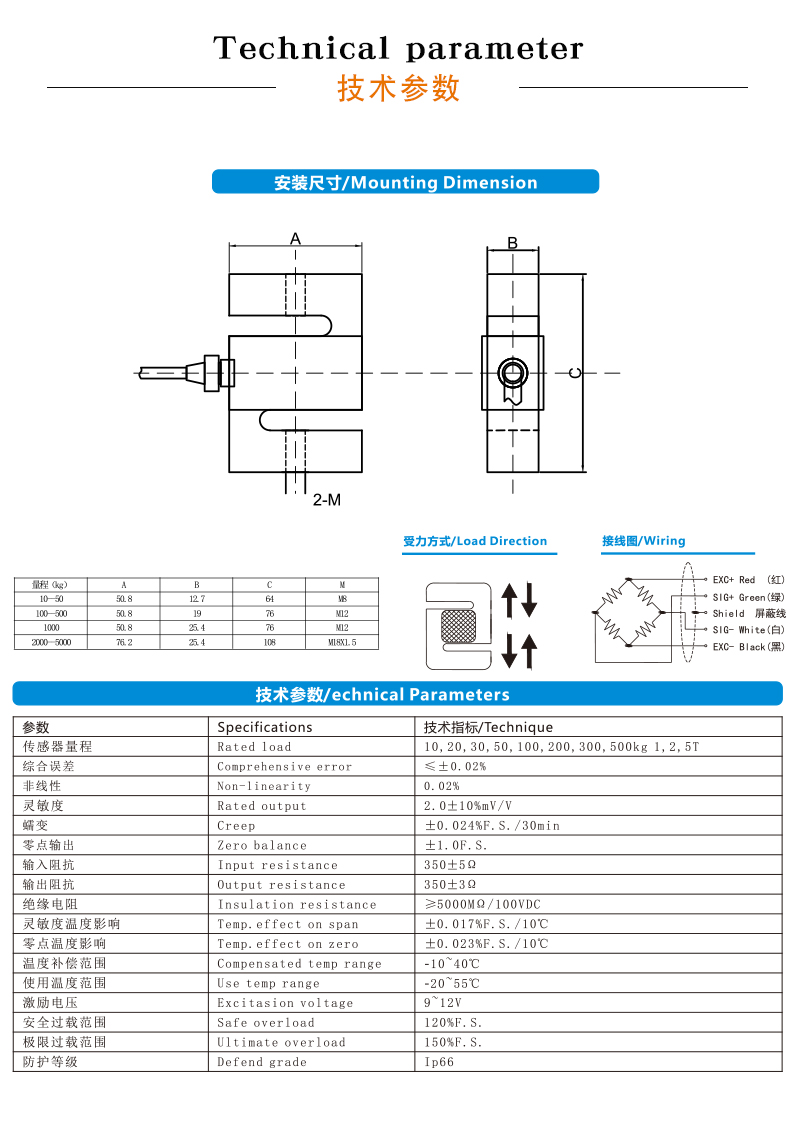

外形图 Appearance Picture ;尺寸Dimensions (mm):
|
量程（Kg） |
A |
B |
C |
M |
|
5-50 |
64 |
51 |
12.7 |
M8 |
|
100-700 |
76 |
51 |
19.1 |
M12X1.75 |
|
1000-1500 |
76 |
51 |
25.4 |
M12 |
|
2000-5000 |
108 |
76.2 |
25.4 |
M20 |
|
7500-10000 |
178 |
127 |
51 |
M30 |
|
20000 |
188 |
140 |
60 |
M36×3 |
