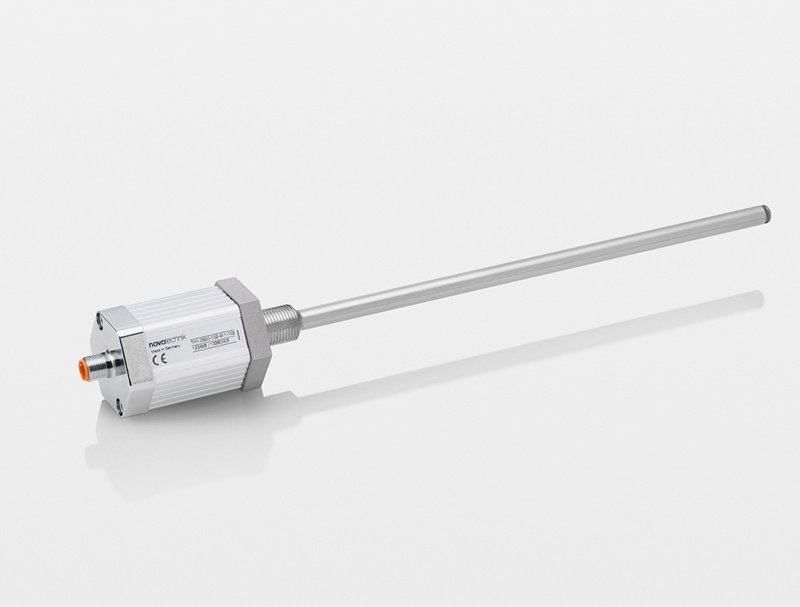

Novo位移传感器 TH1 系列 Start-Stop, SSI, DyMoS 数字输出

  • Start-Stop, SSI, DyMoS 接口 非接触式磁滞伸缩原理,NOVOSTRICTIVE 测量技术 无机械磨损,绝对值输出,工作量程可达4250 mm
  • 产品型号:TH1
  • 产品品牌:novotechnik
  • 供应商:钛克迈
  • 产品类型:位移传感器 电子尺 磁致伸缩直线位移传感器
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

应用NOVOSTRICTIVE® 非接触式磁致伸缩测量技术的传感器可在控制、定位和测量系统中对位置和长度进行直接、精确、绝对地测量。
测量过程通过使用移动O型磁环实现,O 型磁环呈悬浮移动状态,非接触式设计使安装更加简便,无磨损操作意味着无限的机械寿命和磁环的无限制往返速度,测量量程最高可达4250 mm。
由于采用先进的测量原理、完美的设计和精选的原材料,使得传感器的温度系数对数据测量的影响降到最低。

与测量技术相结合考虑的机械强度意味着系统具有很高的抗冲击和抗振动性能。
传感器棒形设计允许传感器安装在带有压力的液压缸和气压缸内。

非接触式O 型磁块可使传感器安装更为简单。

传感器中成熟的 ASIC 技术可提供标准的绝对输出信号。
脉冲接口允许对启动/ 停止信号沿进行完全容差处理。
传感器可以带3 个磁块工作。
除提供诸如同步串行接口 (24、25 或26 位) 这些常用接口外,还提供启动/ 停止脉冲接口,以及具有数据传输监控功能的高性能动态串行“DyMoS®”接口。
NOVOTECHNIK DyMoS具有常规接口和总线接口功能,除了可以提供位移信号,还可以测量速度值。

特点:
• 传感器和测棒高度集成
• 非接触式磁致伸缩原理,NOVOSTRICTIVE® 测量技术
• 非接触式位置测量
• 无机械磨损,无限的机械寿命
• 启动- 停止脉冲接口,工作速度达2800 次/ 秒
• 同步串行接口
• DyMoS® 接口,带数据传输监控
• 线性优异,最高可达10 μm
• 无论工作量程大小,分辨率最高可达0.001 mm
• 温度系数低,<15 ppm/K
• 抗冲击或振动的性能优异
• 可选输出电缆或插头
• 防护等级IP67 / IP68

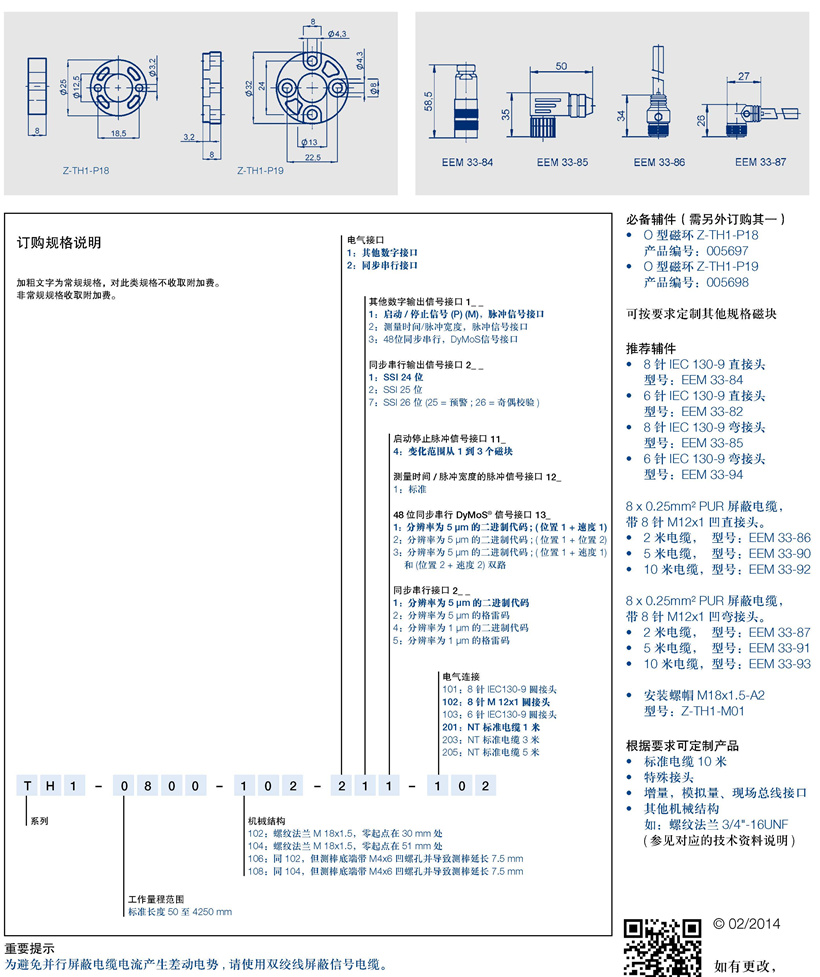

• 具体请同时参考产品使用手册和机械加工图纸

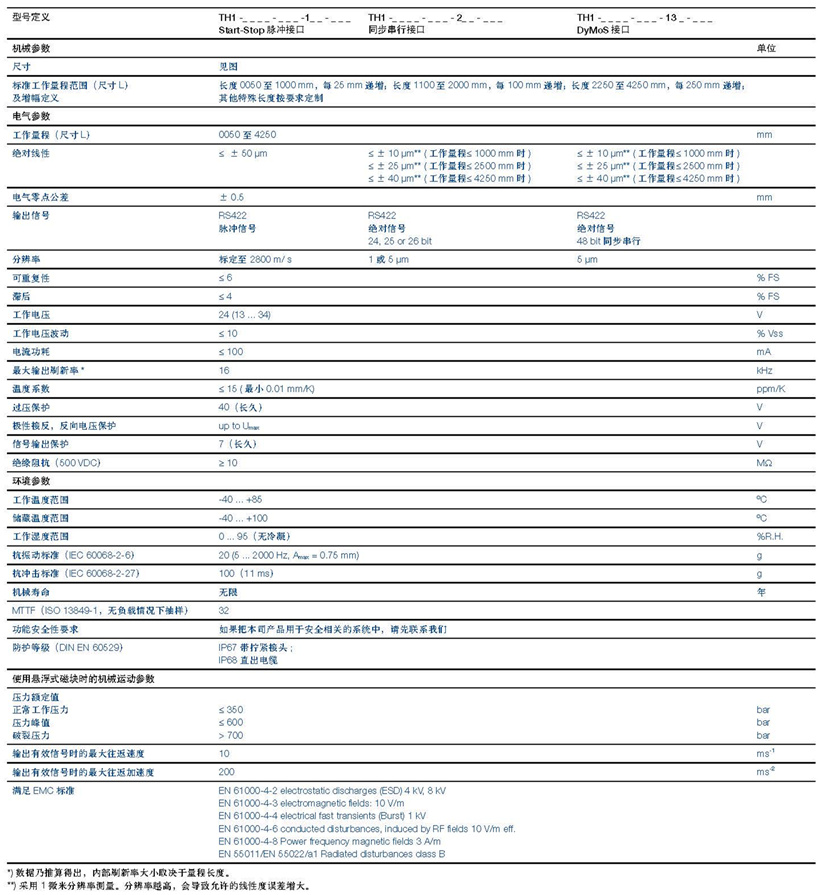

说 明
外 壳阳极氧化铝,测棒:不锈钢
安 装符合 ISO6149 标准的螺纹式 M18x1.5
磁 块塑料O 型磁环
测量技术NOVOSTRICTIVE® 非接触式磁致伸缩测量原理
电气连接8 针M12 x 1 圆形屏蔽接头
8 针IEC130-9 圆形屏蔽接头
6 针IEC130-9 圆形屏蔽接头
8 芯8x0.25mm² PUR/PVC 屏蔽电缆,长1 米,3 米或5 米
电子器件带ASIC 的集成电路SMD
信号电缆屏蔽线连接到传感器外壳
电容隔离型外壳
